矿用防爆电气设备的基本常识

1、煤矿运用的触及安全出产的产品有必要获得煤矿矿用产品安全标志，未获得煤矿矿用产品安全标志的，不得运用。

2、一般型携带式电气丈量外表有必要在瓦斯浓度1%以下的地址运用，并实时监测运用环境的瓦斯浓度。

3、专职防爆查看员有必要经过上级主管部分操练考试，并获得合格证。兼职防爆查看员有必要经过矿级操练考试并获得合格证。

4、防爆电气设备，在入井前有必要经专职防爆查看员查看其“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”及安全功用;查看合格并签发合格证后，方准入井。

5、作工业性试作业的防爆电气产品有必要有质量监督查验部分核发的“工业实验许可证”，运用单位拟定安全措施，经矿机电副总查看赞同，否则不准入井。

6、井下防爆电气设备改动额定值运用和进行技能改造时，有必要经国家授权的矿用产品质量监督查看部分查验。

7、井下防爆电气设备的作业、维护和修补作业，都有必要符合防爆功用的各项技能要求。

8、防爆功用受到破坏的电气设备，有必要当即处理或替换，阻止持续运用。

9、防爆外壳的修理，应履行《煤矿防爆型电气设备外壳修补规程》，并且有必要由获得防爆检修资质的单位或厂家进行修补。

10、防爆电气的修理工(兼职防爆查看员)，对自己所统辖的防爆电气每班至少查看一次。

11、专职防爆查看员对高瓦斯矿井或低瓦斯矿井的高瓦斯区域的防爆电气每周至少查看二次。对低瓦斯矿井的防爆电气每周至少查看一次。

12、专职和兼职防爆查看员，人员配备有必要满意防爆查看作业的需求。

13、防爆电气设备(包括小型电器)电缆的运用电压等级不得高于其标称电压等级，否则视为失爆。

14、高瓦斯、煤与瓦斯突出矿井运用的防爆磁力开关9#接线端接地或某种原因使防爆外壳带电的，视为失爆。

15、运用开关操控进线设备收支动力线的视为失爆(但收支检漏继电器，操控回路电源的在外)。

16、但凡防爆电气设备不管在井下任何地址运用，都应按防爆要求进行处理。

17、外壳有裂纹、开焊、严峻变形的(变形长度跨越50㎜，且凸凹深度跨越5㎜者)，为失爆。

18、防爆外壳表里有锈皮掉落(锈皮厚度达0.2mm及以上)的，为失爆。

19、隔爆室(腔)的调查孔(窗)的透明板松动、割裂或运用一般玻璃的，为失爆。

20、隔爆设备隔爆腔直接贯穿，去掉防爆设备接线盒内隔爆绝缘座的;接线柱、绝缘座管焚毁，使两个空腔连通的，为失爆。

21、闭锁设备不全，变形损坏起不到闭锁作用的，为失爆。

22、快动门式的隔爆接合面的最小有用长度不小于25mm，否则为失爆。

23、隔爆接合面的均匀粗糙度不得高于6.3μm，否则为失爆。

24、防爆面无锈蚀(用棉纱擦后，仍留有锈蚀斑痕者为锈蚀，而只留云影，不算锈蚀)，否则为失爆。

25、螺栓、绷簧垫圈有必要彻底和紧固(紧固程度以将垫圈压平为合格)，否则为失爆。

26、绷簧垫圈的标准须与螺栓相适应，(偶然呈现单个绷簧垫圈开裂或失掉弹性时，查看该处防爆空位，若不超限，替换合格绷簧垫圈不为失爆)，否则为失爆。

27、螺栓或螺孔不能滑扣(但换同径长螺栓加螺母紧固者在外)，否则为失爆。

28、螺栓和不透螺孔的协作，紧固后螺栓和螺孔上剩下螺纹轴向长度应大于绷簧垫圈厚度的2倍;螺孔周围及底部厚度大于3mm，则为失爆。

29、同一部位螺栓、螺母标准应共同，钢紧固螺栓拧入螺母的深度不能小于螺栓直径，则为失爆。

30、深孔钢紧固螺栓伸入螺孔长度应大于该螺栓的直径，铸铁、铜、铝件不小于螺栓直径的1.5倍;假定螺孔深度不行，则有必要上满孔，否则为失爆。

31、电动机接线盒盖不得上反，则为失爆。

32、隔爆面上，在规则长度及螺孔边缘至隔爆面边缘的最短有用长度范围内，对部分呈现的直径不大于1mm;深度不大于2mm的砂眼，在40、25、15mm的隔爆面上，每平方厘米不跨越5个，10mm的隔爆面不跨越2个，否则为失爆。

33、隔爆面上，在规则长度及螺孔边缘至隔爆面边缘的最短有用长度范围内，偶然发生的机械伤痕，其宽度与深度不大于0.5mm，剩下无伤隔爆面有用长度2/3，否则为失爆。

34、爆面上不准涂油漆(发现有油漆时查看该处空位不跨越规则，无油漆的接合面长度在接合面长度不小于规则长度2/3的不为失爆)。否则为失爆。

35、动机轴与轴孔的隔爆接合面在正常作业状态下，不应发生冲突。选用圆筒隔爆接合面时，轴与轴孔协作的最小单边空位须小于0.075mm。否则为失爆。

36、内径大于电缆外径跨越1mm，为失爆。

37、封圈宽度小于电缆外径0.7倍的，或最小宽度小于10mm的，为失爆。

38、密封圈厚度小于电缆外径0.3倍的(70平方毫米及以上电缆在外)，或最小厚度小于4毫米的，为失爆。

39、密封圈的单孔内穿进多根电缆的，为失爆

40、将密封圈割开套在电缆上的，为失爆

41、密封圈硬度不满意绍尔氏硬度45度—55度，老化(龟裂、发粘、硬化、软化、粉化、变色等现象)失掉弹性，永久变形、有用标准协作空位达不到要求起不到密封作用的，为失爆。

42、密封圈没有彻底套在电缆护套(或铠装电缆铅皮)上的，为失爆。

43、密封圈与电缆护套(或铠装电缆铅皮)之间有其它包扎物的;密封圈和进线嘴之间有充填物的，为失爆。

44、一个进线嘴内用多个密封圈的，为失爆。

45、带螺纹的电缆引进设备，螺纹啮合小于5扣，螺纹部分少于8mm的长度且少于6扣螺纹，为失爆。

46、螺纹精度低于3级，螺距小于0.7mm.的，为失爆。

47、不必的进线嘴缺密封圈或挡板;或挡板放在密封圈里面的;为失爆。

48、挡板直径比进线嘴内径小2mm以上的;挡板厚度小于2mm或挡板直径在110mm及以上时厚度小于3mm的，为失爆。

49、在用的螺旋式进线嘴缺金属圈;金属圈与进线嘴不匹配的，为失爆(搁置的进线嘴可不必金属圈)。

50、进线嘴压紧后，没有余量或进线嘴内缘压不紧密封圈;密封圈端面与器壁接触不严;或密封圈能活动的。为失爆。

51、压盘式进线嘴缺压紧螺栓或压紧螺栓未上紧，用一只手能使进线嘴明显晃动的，为失爆。

52、螺母式进线嘴因乱扣、锈蚀等原因紧不到位的或用一只手的拇、食、中指能使压紧螺母向旋进方向跋涉跨越半圈的，为失爆。

53、电缆在进线嘴处，顺着电缆进线方向用一只手能将电缆推进的，为失爆。

54、高压铠装电缆接线盒运用的绝缘胶时，绝缘胶没有灌到三叉口以上;绝缘胶有裂纹能相对活动的 。为失爆。

55、电缆的联接不选用硫化热补或持平效能冷补的，为失爆。

56、电缆(包括通讯、照明、信号、操控电缆)若用接线盒接线时，非本质安全型设备，不选用隔爆型电缆接线盒的为失爆。(归于本质安全型的操控通讯电缆，应运用本安型接线盒);

57、铠装电缆的联接不选用接线盒，中心盒不灌注绝缘充填物或充填不紧密漏出芯线的接头，为失爆。

58、电缆的末端不接装防爆电气设备或防爆元件的，为失爆。

59、橡套、交联聚乙烯电缆护套损坏露出芯线的(屏蔽电缆露出屏蔽层或本安设备联接电缆露出导体在外，但应及时进行修补)，为失爆。

60、压盘式线嘴压紧电缆后的压扁量不跨越电缆直径的10%，否则为失爆。

61、电缆护套穿入进线嘴长度一般为5-15mm，假定电缆粗，穿不进去时，可将穿入部分锉细，但护套与密封圈结合部位不得锉细，否则为失爆。

62、防爆安全型灯具把压口改为罗口的为失爆。

63、隔爆灯具电源断开后才干打开透明罩的联锁设备失灵为失爆。

64、防爆型灯具玻璃罩呈现松动、裂纹、破损状况之一者为失爆。

65、井下运用的矿灯有必要具有防爆标志和煤矿矿用产品安全标志。

66、矿灯灯头割裂、灯头圈松动，玻璃割裂、灯头密封不严、灯锁失效的，为失爆。

67、矿灯灯线破损露出芯线、灯线引进设备损坏密封不严、灯线窜动的，为失爆。

68、电缆不合格接头：鸡爪子，羊尾巴，明接头和电缆破口称之为不合格接头，是电气安全隐患点，与电气失爆相同对待。

69、凡井下36-1140伏一切电缆芯线用高压或低压胶布包住运用者叫鸡爪子，视为失爆。

70、继电器的整定,保险丝的选择有必要合格,不允许甩掉任何电器维护设备,阻止用铜,铁,铝丝替代保险丝。

71、部分通风机和掘进作业面的防爆电气设备，有必要全部完成风电闭锁(三专两闭锁)，在部分通风机的专供电源线路上不得接入其它机电设备。

72、防爆开关和电磁元件的安放应平、直、稳。接线后，盖板和转盖应一概朝外，便于检修和维护，接线嘴阻止朝上，接线嘴电缆出口处应滑润，不得呈现死弯，否则均为不无缺。

73、高压电缆的联接，一概选用压接技能，接线柱运用压线板接线时，压板凹面一概朝下，否则为不无缺。

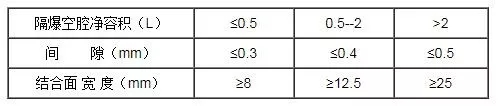

74、隔爆外壳中止结合面的空位与宽度如下表：

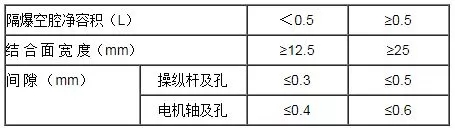

75、隔爆外壳活动部分（操纵杆及电机轴）结合面空位与宽度如下表：

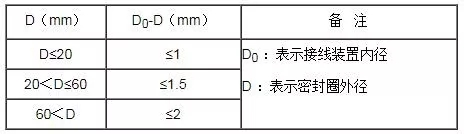

76、密封圈外径与接线设备内径差应符合下表：



77、设置在水沟中的部分接地极应用面积不小于0.6m、厚度不小于3mm的钢板或具有持平有用面积的钢管制成。

78、配电系统继电维护设备每6个月查看整定1次。负荷变化时应及时整定。

79、井下开关等设备应尽量与地上垂直放置，要求与垂直面的倾斜视点不得跨越15度。

80、接地芯线应略善于导电芯线，避免电缆拉脱时地线拉断失掉维护作用。

81、不漏电是指绝缘电阻符合要求，漏电继电器正常投入作业。

82、外接地螺栓直径：

容量小于或等于5KW的不小于M8;

容量大于5KW至10KW的不小于M10;

容量大于10KW的不小于M12;

通讯、信号、按扭、照明等小型设备不小于M6。

83：接主接地极的接地母线，其截面积应不小于：

镀锌铁线100mm2;

扁 钢25*4 mm2

铜 线50 mm2。

84、接上网上任一维护接地址的接地电阻值不得跨越2Ω,每一移动式和手持式电气设备部分接地极之间的维护接地用的的电缆芯线和接地联接导线的电阻值,不得跨越1Ω。

85、简略碰到的、露出的带电体及机械露出的滚动和传动部分有必要加装或遮栏等防护设备。

86、每班运用前有必要对煤电钻归纳维护设备进行一次跳闸实验。

87、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。高压电缆之间、低压电缆之间的距离不得小于50mm。

88、每天有必要对低压检漏设备的作业状况进行一次跳闸实验。

89、电缆不应悬挂在风管或水管上，不得遭受淋水，阻止悬挂任何物件。

90电缆与压风管、供水管在巷道同一侧敷设时，有必要敷设在管子上方，并坚持0.3m以上的距离。

91、失爆：矿用电气设备的隔爆外壳失掉了耐爆性或隔爆性就叫失爆。

92、电气设备的装置地址应选择在围岩强健、支护出色的地址。

93、低压馈电线路上应装设检漏维护设备或有选择性的漏电维护设备。

94、煤矿安全用电的“七无”是指：无鸡爪子;无羊尾巴;无明接头;无可延燃电缆，无电缆与易燃物接触，无电缆盘圈和“8”字型;无电缆埋压或泡在水中。

95、煤矿安全用电的“三坚持”是指：坚持运用漏电继电器;坚持运用煤电钻归纳维护设备;坚持运用部分通风机风电瓦斯闭锁设备。

96、矿井供电系统中常说的三大维护是指：过流维护、漏电维护、维护接地。

97、漏电可造成四个方面的损害，即人身触电、瓦斯煤尘爆炸、引爆电雷管和电气火灾。

98、井下低压配电系统一起存在2种或2种以上电压时，低压电气设备上应明显地标出其电压额定值。

99、矿用防爆设备类型包括：隔爆型电气设备d;增安型电气设备e;本质安全型电气设备i;正压型电气设备p;充油型电气设备o;充砂型电气设备q;浇封型电气设备m;无火花型电气设备n;气密型电气设备h;特殊型电气设备s。

100、“七预”是指：预料、预查、猜想、预告、预研、预警、预处理。
