防爆设备几个主要的温度标准介绍

在与防爆相关的标准中，各防爆型式的设备均非常重视温度，但是有些人员难以差异清楚这些温度。我就简单介绍一下几个首要的温度。

与防爆相关的温度首要分两类，分别与设备、爆炸性物质相关，由于篇幅联系，爆炸性物质相关的温度，会在其它文章里说明。

与设备相关的首要有最高表面温度和作业温度两种。

1.最高表面温度maximum surface temperature（MST）

在最倒霉工作条件下（但在规矩的容许范围内）作业时，电气设备的任何部件或任何表面所抵达的最高温度。

这是防爆设备最重要的温度。由于爆炸性物质可以被高温表面点着，因此，简直全部用于爆炸性环境的防爆设备或部件在进行测验时，都应进行这一项目的测验。

测定最高表面温度的试验应在电气设备额定电压的90%～110%之间、设备抵达最高表面温度时的最倒霉条件下进行。

对不同防爆型式的设备，测定MST的部位也是不一样的。

如Pz正压型、nR约束呼吸型、液浸型、充砂型等，选用这些防爆型式时，外壳将内部元件与爆炸性环境分隔开，内部的高温元件不与爆炸性环境接触，即便温度逾越环境中爆炸性物质的最低点着温度，也不会引起爆炸；或许选用隔爆型外壳，内部的点着不会引起环境的爆炸。这些防爆型式的设备只需要测量外壳外部的最高表面温度即可。

对增安型、本质安全型、Px正压、Py正压等，选用这些维护型式时，外壳内部依然存在爆炸性环境，并且外壳不能阻隔火焰传播，内部的过高的温度会点着外壳内的爆炸性物质，并传播到环境中。这些防爆型式的设备，还应当测量外壳内部发热元件的最高表面温度，并且应当在最恶劣的工况下进行。

在测量设备MST的试验过程中，应当避免环境内的通风协助设备进行额定的散热，尤其是小型设备和外壳外部有肋板的。空气自然流动时，在设备表面会有一层薄的层流，由于空气本身的热阻，此处的散热状况较差，当有额定的气流时，将会破坏这个层流，有利于散热，形成测得的MST低于最恶劣工况下MST。

在测量内部元件的MST时，应将测温点设置在高温元件的最高温度处，通常是散热条件最倒霉的方位，或许是气流死角，如元件面向线路板处，与热对流笔直的线路板之间。在测验时，可以运用热成像仪或许仿真软件协助承认温度最高的方位。

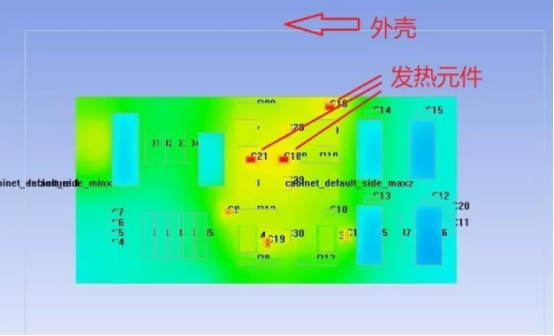

线路板上元器件发热示意图

2. 作业温度service temperature

最高表面温度首要考虑在最倒霉的状况下，电气设备产生的极限温度点着爆炸性物质的能力。而作业温度考虑，在长期的工作中，设备产生的温度对设备及设备上与安全相关的零部件的倒霉影响，由于长期非正常工作显然是不允许或许不或许的，因此，只需要考虑额定条件、正常工作时的温度。

在GB3836.1-2010标准中无此术语的界说，在IEC60079-0-2017的3.79中有此术语。

maximum or minimum temperature reached at specific points of the equipment when the equipment is operating at ratedconditions, including ambient temperature and any external sources of heatingor cooling(see 5.2)。

作业温度测定应在额定负载状况下，设备处于最高或最低环境温度和最大额定外部热源或冷源时进行。

这个温度首要用于承认对温度灵敏的防爆安全相关部件对高低温的耐受程度，或许温度突然改变形成的急剧膨胀或缩短对零部件的影响。如引进设备的密封圈、与防爆或防护相关的衬垫、隔爆外壳上的透明件、与防爆相关的复合物等。

为了谨慎地查核这些零部件，这些部件的作业温度测量点应当设置在其实践作业方位上，而不应简单地用外壳温度替代。例如，直接进线的设备，其引进设备处的温度会高于外壳外部温度；用于阻隔主腔与接线腔的浇封结构的过线设备，其靠主腔侧的温度也高于接线腔侧的温度。浇封型设备运用的复合物、本质安全电路中用于下降元件表面的复合物，也应当测量内部与其严密接触的元件表面的作业温度，避免内部实践作业温度逾越复合物的连续工作温度（continue operation temperature，COT）。即便是非金属材料制成的外壳，也应当根据其内表面温度进行相关的测验，而不是表面面。

2.2 绕组温度

绕组温度归于作业温度的一种。对增安型电机、本质安全设备运用的电机或变压器的绕组，除了最高表面温度不能逾越相应温度组别的规矩值，还应确保在继续工作过程中，绕组的绝缘不损坏，因此，标准中还规矩了绝缘绕组的极限温度。

3. 温度组别

II类设备为了合理地对防爆设备进行分组，便于测验与现场运用，防爆标准中根据爆炸性物质特性，规矩了运用在该组别设备的最高表面温度，从T1到T6共分为6个组别，在测验时，关于须承受例行试验承认最高表面温度的Ⅱ类电气设备，不应逾越在电气设备上标志的温度或温度组别；关于须承受型式试验承认最高表面温度的Ⅱ类电气设备，不应逾越在电气设备上标志的温度或温度组别，但关于T6、T5、T4和T3组（或标志的温度≤200℃）应低5K；关于T2组和T1组（或标志的温度＞200℃）应低10K；

对I类设备，标准中规矩的最高表面温度分为两种状况，当设备表面或许堆积煤尘时，不应逾越150℃；当设备表面不会堆积煤尘时，允许不逾越450℃，制造商在规划时，可以根据产品的实践状况，在满意安全要求的前提下，合理规划产品结构。

对外壳内部的元件来说，由于这些元器件往往比较小，并且表面积/体积比也大，散热条件要比大型发热体好，产生的热量也相对小，假如规划合理，将不简单点着爆炸性环境。因此，在GB3836.1标准中，小元件可以有更高的最高表面温度，必要时可以经过点着试验承认其防爆安全性。
