关于防爆与本安型的概念介绍

1.依据防爆设备装置、使用场所的风险区域来挑选设备的防爆型式:

0区：只能选ia型、S型(指专为0区规划的S型)；1区：或许除n型（本安型）以外的其他型式；2区：一切防爆型式均可选；

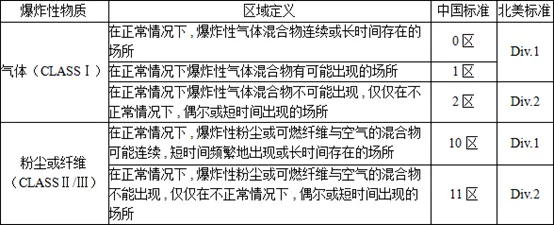

表1 风险区域区分

2.依据或许出现的可燃性气体、蒸气的传爆等级和点燃温度组别，挑选设备的防爆等级和最高答应表面温度组别。

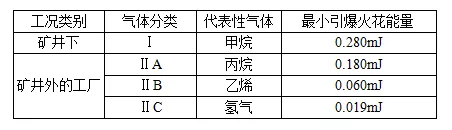

表2可燃性气体、蒸气的点燃传爆等级

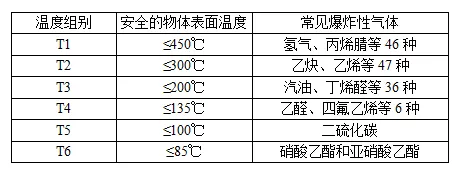

表3可燃性气体、蒸气的点燃温度组别

阐明:a、可燃性气体、蒸气的传爆等级也是电气设备的防爆等级，两者是共同的。b、可燃性气体、蒸气的点燃温度组别与电气设备最高表面温度组别一一对应。

3.防爆类型在风险场所的适用性

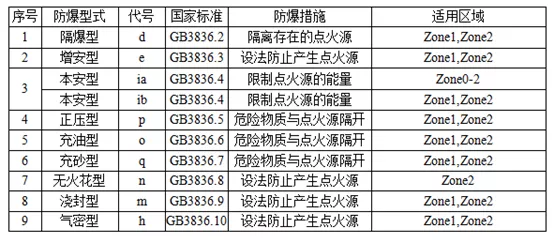

表4防爆类型在风险场所的适用性

防爆标志意义

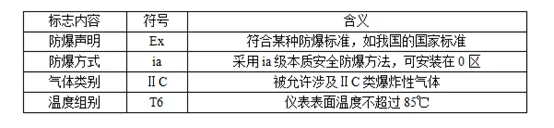

Ex（ia）ⅡC T6的意义：

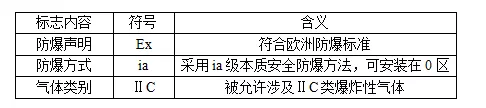

Ex（ia）ⅡC 的意义：

注:该标志中无温度组别项,阐明该设备不与爆破性气体直接触摸

防爆术语

 爆破风险场所装置要求

①爆破风险场所使用的外表、电气设备和装置材料如接线盒、分线盒、端子箱等，必须具有经本国授权机构签发的防爆合格证，装置前应查看其标准、型号是否符合规划要求，其外部应无损伤、裂纹。

②在爆破风险场所也可设置正压防爆的外表箱，内装非防爆型外表及其他电气设备，设备箱的通风管必须保持畅通，在送电以前，应通入箱体积 5倍以上的气体进行置换。

③爆破风险场所1区内的外表配线，必须确保在万一发生接地、短路、断线等事故时，也不致形成点火源。因此电缆、电线必须穿管敷设，选用耐压防爆的金属管，穿线维护管之间以及维护管与接线盒、分线箱、拉线盒之间，均应选用圆柱管螺纹衔接，螺纹有效啮合部分应在5~6扣以上。需挠性衔接时应选用防爆挠性衔接管。

在2区内的设备配线，一般也应穿管，但仅仅为了维护电缆、电线的绝缘层不受外伤。

④汇线槽、电缆沟、维护管穿过不同等级的爆破风险场所分界线时，应采取密封办法，以避免爆破性气体从一个风险场所串入另一个风险场所。
